JBL 袋式除塵機組 |
| 本除塵機組為干式除塵設備，包括直聯風機和電動濾袋清灰機構。粉塵經灰斗落入拉出式抽屜中。 |
| 一、結構特點： |
| 全封閉風機室、風機外殼設吸聲體。 高效后彎葉片，直聯離心風機。 整機在工廠裝配、密封、結構緊湊，占地面積少。 濾袋可抽出，并帶內插墊。 濾袋采用電振動清灰。 集塵抽屜便于拉出倒灰。 有 A 、 B 兩種型式、 16 種尺寸規格。 |
| A 型帶集塵抽屜；
B 型無抽屜，直接裝在料倉、料斗、皮帶運輸機等設備上。 |
| 二、用途： |
| 適用于鑄造、金屬加工、耐火材料、陶瓷、玻璃、水泥、礦料、塑料、化工等行業以及其他有粉塵問題的場所。其除塵效率高達 99.5% 以上。 |
| 三、分項說明： |
| 殼體 用鋼板焊接和螺釘連接。包括橡皮密封門、濾袋框支架、清灰聯動機構等。 灰斗 為殼體的一部分，帶抽出式集塵抽屜。 密封 為密性材料。 濾袋 用 208 滌輪絨布制作，包括框架密封體和彈簧式內插墊。 清灰機械 電力產生高頻振動由偏心聯動機構傳送至濾袋進行清灰。 控制 有風機和清灰民機的直接起動器和控制清灰周期用的時間繼電器。 清灰機構可手動或自動控制。自動清灰在風機運行過程中間歇進行。手動清灰則在風機停止運行時清灰，清灰數十秒鐘立即自動停止。 風機 與電機直聯的離心式風機，風機葉輪經過動平衡。 |
| 四、工作原理： |
| 含塵氣體進入機組后，粉塵經兩極分離。第一級，由于流速和氣流方向的改變，大顆粒粉塵便落入抽屜（ A 型）。對于 B 型，則落入用戶的料倉等設備內。第二級，較細較輕的粉塵被濾袋所阻留，凈化后的清潔空氣由離心風機吸出并送回車間，以減少熱損失。 為使粉塵工作能持續進行，用電動清灰機構周期性地將集積在濾袋上的粉塵攔落到集積抽屜中。 |
| 五：技術性能 |
| JBL-A 型 |
項目 |
JBL-
800/A |
JBL-
1100/A |
JBL-
1600/A |
JBL-
2200/A |
JBL-
2700/A |
JBL-3200/A |
JBL-
4500/A |
JBL-
6000/A |
風量 m3/h |
800 |
1100 |
1600 |
2200 |
2700 |
3200 |
4500 |
6000 |
資用壓力㎜ H 2 O |
80 |
85 |
85 |
100 |
120 |
100 |
100 |
120 |
過濾面積 m 3 |
4 |
7 |
10 |
12 |
13.6 |
15.3 |
21.5 |
30 |
進氣口尺寸 mm |
φ 120 |
φ 140 |
φ 150 |
φ 200 |
200*250 |
200*300 |
200*350 |
220*450 |
進氣口中心
離底距 H |
318 |
345 |
418 |
433 |
458 |
478 |
478 |
1295 |
風機電機功率
KW |
1.1 |
1.5 |
2.2 |
3 |
4 |
4 |
5.5 |
7.5 |
清灰電機功率
KW |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.37 |
0.37 |
過濾風速
m/min |
3.33 |
2.62 |
2.62 |
3.05 |
3.30 |
3.48 |
3.49 |
3.33 |
凈化效率 % |
﹥ 99.5 |
﹥ 99.5 |
﹥ 99.5 |
﹥ 99.5 |
﹥ 99.5 |
﹥ 99.5 |
﹥ 99.5 |
﹥ 99.5 |
灰箱容積 L |
20 |
30 |
40 |
40 |
50 |
55 |
70 |
105 |
噪聲 dB(A) |
﹤ 75 |
﹤ 75 |
﹤ 75 |
﹤ 75 |
﹤ 75 |
﹤ 75 |
﹤ 75 |
﹤ 80 |
外形尺寸
A*B*C （㎜） |
530*520
*1300 |
700*580
*1430 |
740*580
*1613 |
720*660
*1690 |
720*680
*1798 |
760*700
*1858 |
900*800
*2028 |
1200*900
*2500 |
重量㎏ |
100 |
150 |
200 |
230 |
250 |
280 |
400 |
750 |
|
| JBL-B 型 |
項目 |
JBL
-800/B |
JBL
-1100/ B |
JBL
-1600/ B |
JBL
-2200/ B |
JBL
-2700/ B |
JBL
-3200/ B |
JBL
-4500/ B |
JBL
-6000/ B |
風量 m3/h |
800 |
1100 |
1600 |
2200 |
2700 |
3200 |
4500 |
6000 |
資用壓力㎜ H 2 O |
80 |
85 |
85 |
100 |
120 |
100 |
100 |
120 |
過濾面積 m 3 |
4 |
7 |
10 |
12 |
13.6 |
15.3 |
21.5 |
30 |
風機電機功率 KW |
1.1 |
1.5 |
2.2 |
3 |
4 |
4 |
5.5 |
7.5 |
清灰電機功率 KW |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.37 |
0.37 |
過濾風速 m/min |
3.33 |
2.62 |
2.62 |
3.05 |
3.30 |
3.48 |
3.49 |
3.33 |
凈化效率 % |
99.5 |
99.5 |
99.5 |
99.5 |
99.5 |
99.5 |
99.5 |
99.5 |
噪聲 dB(A) |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
80 |
外形尺寸 A*B*C （㎜） |
530*520
*1040 |
700*580
*1100 |
740*580
*1240 |
720*580*
*1330 |
720*660
*1380 |
760*680
*1420 |
900*800
*1550 |
1200*900
*1740 |
重量㎏ |
80 |
130 |
170 |
200 |
220 |
245 |
315 |
500 |
|
| 在資用壓力情況下。系在機組入口測得的全壓絕對值，意即該機在額定風量下，能夠外接軟管、吸塵罩等阻力損失所具有的壓力。 用中位徑為 8 μ m 石粉測得 , 低效率為 99.62%, 平均效率 99.78% 。 |
|

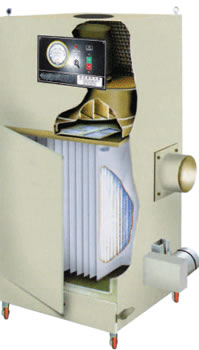

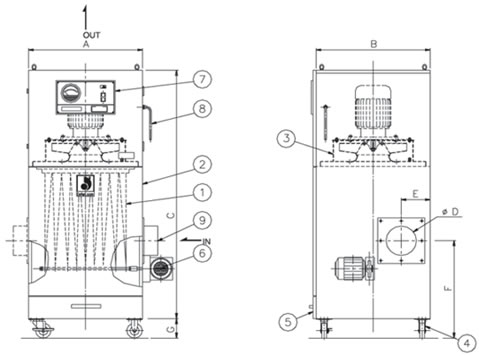

1. 過濾袋 2. 箱體 3. 風機 4. 滾輪 5. 集塵盒 6. 振動電機 7. 銘牌 8. 手柄 9. 進風口 |
| |
